各種ワイヤーハーネス用加工機
株式会社ダイショウは、製品製造のニーズに合わせたあらゆる電線・ケーブル・ワイヤーハーネス加工機を取り扱っています。こちらのページでは、さまざまな加工に対応する各種加工機 をメーカー別にご紹介します。
SpatⅡ 電動切断機
従来のSpatHandの手切りレバーを電動モーターに置き換えて再び登場
力不要のボタンを押すだけでカッターの刃が落ちてくる
電動切断機 価格は手動モデルとほぼ変わらない程度を予定していましたが
板金その他原材料の高騰が続き残念ながら少し上がってしまうみたいです
汎用受皿 『ワイヤートレーYTR』 RoHS対応（ポリプロピレン製） 新製品
電線やビニールチューブの保管にお困りではありませんか？
黒いRoHS非対応トレイや植木鉢の水受け皿に穴をあけてお使いだったりしませんか？
このトレイはRoHS10対応で積み重ねて保管することやそのままた機械の繰出し装置に
乗せることも出来ます
| 大きさ | 小 有効径Φ300mm 貫通穴Φ105mm 高さ76mm |
| 中 有効径Φ370mm 貫通穴Φ105mm 高さ100mm | |
| 大 有効径Φ440mm 貫通穴Φ105mm 高さ120mm | |
| 材質 | ポリプロピレン 厚み3ｔ |
| 色 | 乳白色 |
モデリス ツイスター「MS2000/MS4000」
| 適応電線サイズ |
【MS2000標準仕様】2sq×3本 【MS4000標準仕様】8sq×2本 【オプション低速MS2000】 3.5sq×3本 【MS4000】 5.5sq×3本 |
| 外径寸法 |
W93×D270×H180（mm） W110×D300×H205（mm） |
| 重量 |
約6kg 約8kg (MS4000) |
| 電源 |
約6kg 約8kg (MS4000) |
| 電源 |
AC100V50/60Hz 60Hz時 回転数約2割増 トルク約2割減 |
大川三基 中間皮剥き工具「ハンドミットストリッパーHMS」
| HMS |
プレスマスター＋刃型 |
| 適用電線 |
φ1～7の丸形コード |
| 剥離寸法 |
幅～20mm |
| HMS特 |
プレスマスター＋刃型 |
| 適用電線 |
φ1～7の丸形コード |
| 剥離寸法 |
幅20～ 60mm |
| HMSW |
プレスマスター＋刃型 |
| 適用電線 |
φ7～15の丸形コード |
| 剥離寸法 |
幅～40mm |
| HMSW特 |
プレスマスター＋刃型 |
| 適用電線 |
φ7～15の丸形コード |
| 剥離寸法 |
幅40～60mm |
大川三基 「ハンドミットストリッパースタンダード型」
端末剥きのハンドストリッパー
MLFCなどの太くて硬い電線の切端部の皮剥きを一握りで剥きます
端子の長さに合わせて刃を製作するので誰でもハンドルを握って閉じるだけで
電線を剥くためのの傷が入ります
あとは、手で剝がすだけの簡単工具です
| 適用電線種類 | KIP/MLFC/IV(HV)/WL2 それぞれの14.22.38.60sqに対応した 専用刃型 |
ツイスター 「HK-029」 生産終了 チャック部品販売有
このメーカーのものは入手できなくなりました
チャック類の販売当社にて行っております
| 型式 | HK−０２９ |
| 寸法 | W200×D220×H160mm |
| 機械重量 | ９kg |
| 電源 | AC100V |
| 回転方向 | 右巻き／左巻き |
| 回転数 | 回転数は４桁まで設定可能 |
| 起動 | 手動スイッチ（標準） フットスイッチ式 オプション |
大川三基 電動式中間皮剥き機「プレスミットストリッパー」
| 電源 |
単相100V ?A |
| 外形寸法 |
幅495×奥行610×高500mm |
| 重量 |
約？kg |
| 適用電線 |
φ1～φ15の丸形コード |
| 剥離寸法 |
4～60mm （φ1～φ7の場合30mm超過は特集仕様 φ7～φ15の場合50mm超過は特集仕様） |
| 動作方法 |
フットスイッチ |
シントク工業 ツイストマシン「TW-3」 生産終了
生産終了品です
| 回転方向 |
右巻き/左巻き |
| 回転数 |
【Max.】390回転/min. 【Min.】270回転/min |
| 寸法 |
W230×D100×H110（mm） |
| 機械重量 |
4.15kg |
| 電源 |
AC100V |

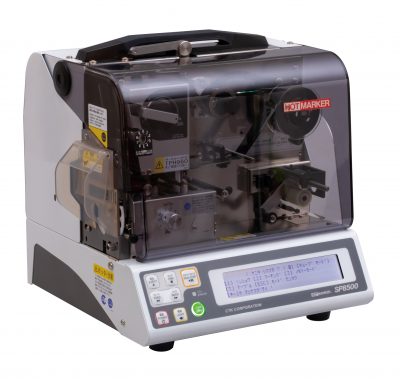

シーティケイ ホットマーカー「SP-8500/8800」
| 文字種類 |
英数カナ・各種記号 |
| 文字サイズ | 8種 |
| 書体 | シーティーケイオリジナルフォント+Windowsフォント |
| 桁数×段数 |
22桁×1段、10桁×2段、6桁×3段、4桁×4段 |
| 対象ワーク |
塩ビチューブ 外径φ2.0～22.0 収縮チューブ 折幅最大35mm程度 マーカーラベル他各種 |
| 生産能力 |
約4,900個/h （長さ20㎜ 5桁×1段マーキング時） |
| 本体メモリー容量 |
最大1,000ライン＋1000ライン×バンク |
| ナンバリング |
10進、16進、逆10進、逆16進 |
| ディスプレイ |
白色バックライト付LCD（40行×4段） |
| カッター | 手動式全半切機能装備 |
| インターフェース |
USB |
| 本体寸法 |
315W×280D×305H㎜ |
| 本体重量 |
11.5kg |
| 電源 |
AC100V 50/60Hz |
| カラー |
本体：ホワイト |
| 制御ソフトウェア ‶PCMS” | 添付制御ソフトPCMS（Windows 7/8/8.1/10） |
| バーコード | CODE39 準拠 CTK オリジナルフォント |
ニチフ 芯線よじり機「よじろ兵衛」
電動タイプがコントローラーを新たにして販売されました
F-2100E (卓上型)
H-2100E (ハンディー型)
| よじり長さ | 5～15mm |
| よじり方向 | 右巻き |
| 回転数 | 最高11,000r.p.m(4段変速) |
| 寸法 | φ34～155mm |
| 質量 | 本体/400g 電源装置/900g |
| 電源 | AC100V(モーター30V) |
