端子の圧着

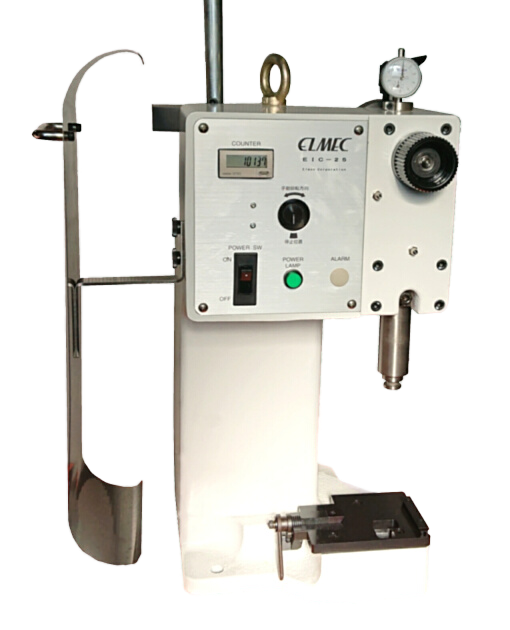

エルメック　インバータ式圧着機　EIC-25　

NEW　インバータ式卓上型圧着機　簡易ハイト調整機構付き！！

圧着能力 １９，６００Ｎ（２ton相当）
ストローク長さ ３０ｍｍ
オープンハイト ２５０ｍｍ
電　　源 単相　ＡＣ１００Ｖ±１０Ｖ　５０／６０Ｈｚ（単相220V仕様も可）
モータ ３相　ＡＣ２００Ｖ　４００Ｗ
機械寸法 ３６０Ｗ　ｘ　４００Ｄ　ｘ　５００Ｈ　（ｻｲﾄﾞｱﾌﾟﾘ用に端子ｶﾞｲﾄﾞ板含む）
質　　量 約８３ｋｇ
標準付属品 ﾘｰﾙｽﾀﾝﾄﾞｾｯﾄ、端子ガイド板、Ｔ形手動ハンドル、ﾌｰﾄｽｲｯﾁ、電源コード、JAM型アプリ用標準ﾜﾝﾀｯﾁﾍﾞｰｽ・ｱﾀﾞﾌﾟﾀ

エルメック　インバータ式圧着機　EIC-25　 ギャラリー

コメント

大変静かな圧着機　実質圧着能力を測定したところ　2.5tonは出ていました

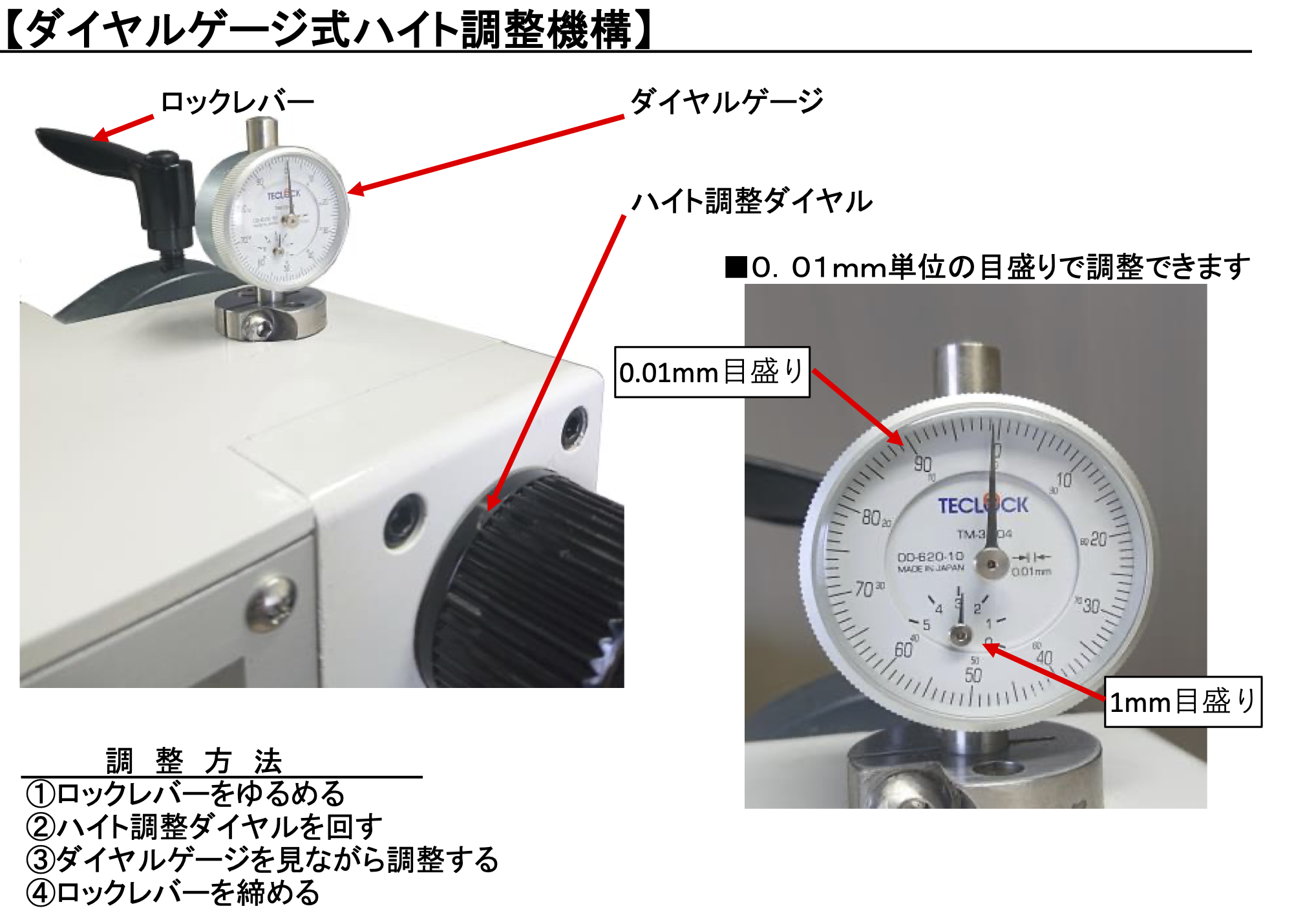

特筆すべきは簡易ハイト調整は手を汚すネジを緩めたり締めたりの行為は必要なくロックレーバーの開閉とダイヤル調整のみで0.01mm単位でハイト調整できます

標準付属のアプリケーター取付アタッチメントはJAMタイプになります
JAM・ユニオンマシナリ・オートプリサイズ・日本連続端子・日本端子などのJAM取付タイプアプリケーターはそのまま使用可能です
また、純正アプリケーターについては各ワンタッチベースタイプのアタッチメント必要になります
