ハーネス用検査機器

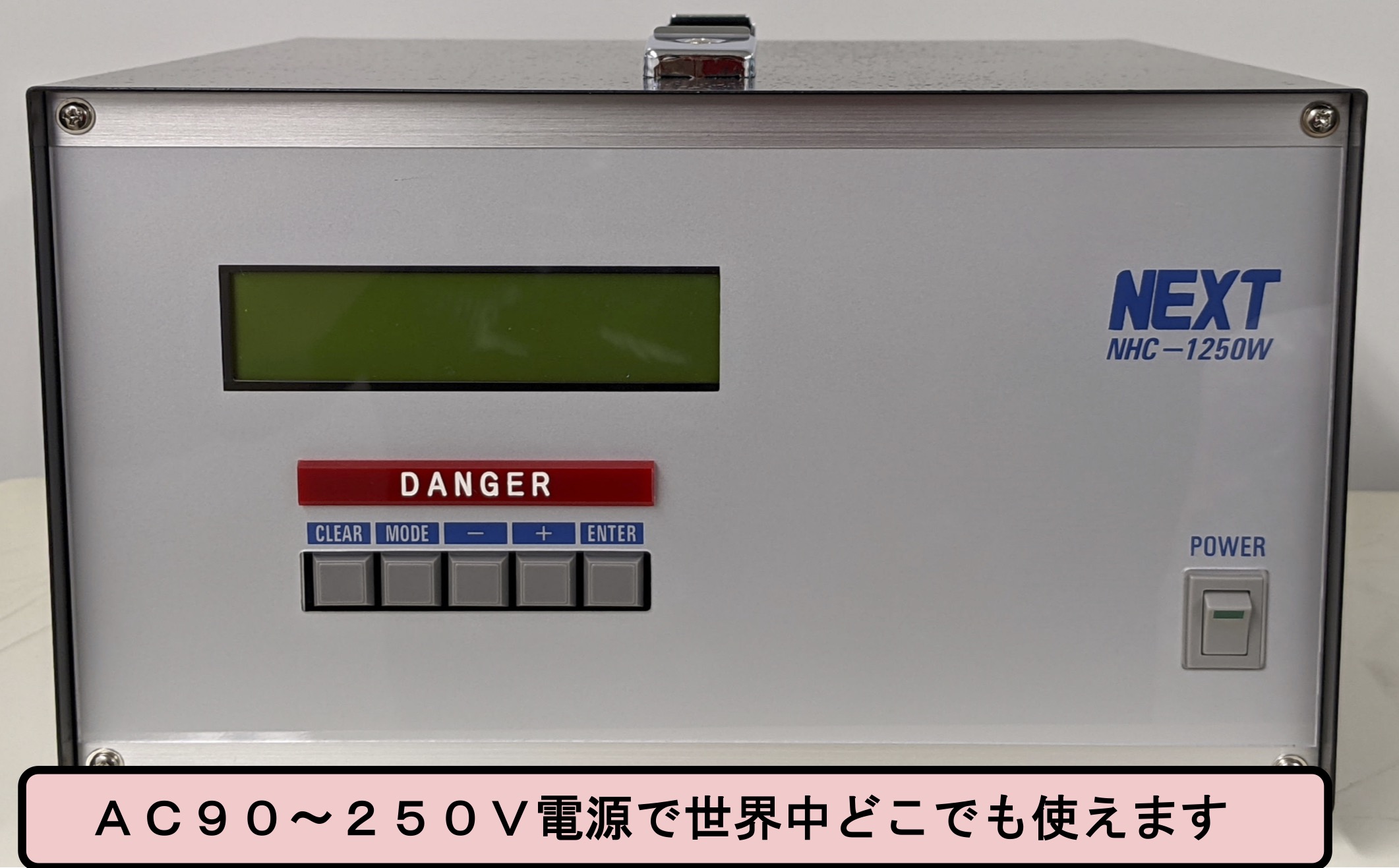

ネクスト社　ハーネスチェッカー「NHC-1250W」

ポイント容量
 24P (増設不可）
導通検査判定
 導通：100Ω以下
断線:500Ω以上
電圧
 DC5V/19mA
瞬間断線検査検出パルス
 1.1μSec
検査電圧
 AC50～800V
50～400V(10V単位)
400～800V(20V単位)
遮断電流
 0.5～5mA
絶縁抵抗検査電圧
 DC50～250V(50V単位）
DC300～500V(100V単位）
絶縁抵抗
 50V時 2M～100MΩ
100～150V時 5M～500MΩ
200～500V時 20M～1000MΩ
検査時間 0.3～10秒(0.1秒単位)/1ｽﾃｯﾌﾟ
検査時間
 0.3～10秒(0.1秒単位)/1step
印加方式
自動印加・交互印可・スキャン
その他の機能 ﾎﾟｲﾝﾄｻｰﾁ､片端検査､日常点検､自己診断
ﾃﾞｰﾀ登録数 200品種(本体ﾒﾓﾘ)
電源
 AC90～250V　 50/60Hz
外形寸法
 W260×D3305×H160（mm）
重量
 94.6kg
コメント

耐電圧AC800V・12極までのワイヤーハーネス製品などの導通検査や瞬断検査、耐圧検査、絶縁検査、低抵抗検査、片端検査などをオートメーションで行う検査機です。NHC-6451Wと同様、本体だけで使用します。USBやHDMIなど、測定ポイントの少ないケーブルのチェックに特化した機器です。
